u-drill 4001F

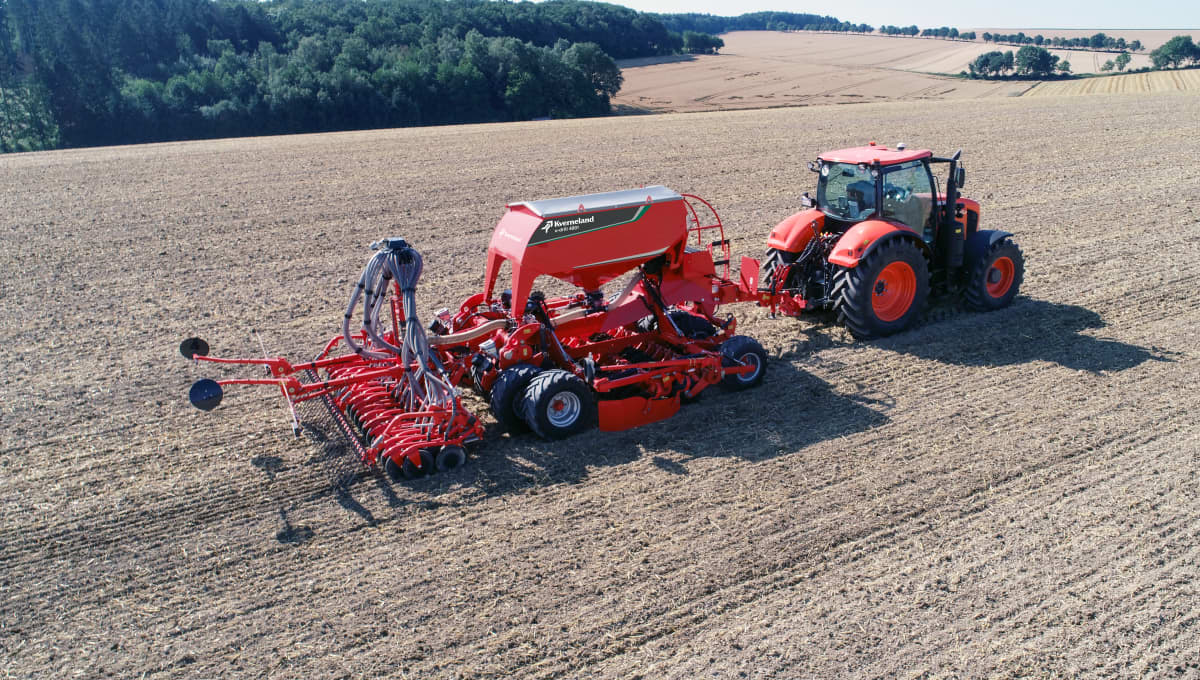

Die Kverneland u-drill - die universelle Sämaschinenkombination
Die angehängte Universal-Säkombination führt die Saatbettbereitung, Nivellierung, Rückverfestigung und Aussaat in einem Arbeitsgang durch.
Highlights
Hohe Arbeitsgeschwindigkeiten (10 - 18 km/h) Perfekte Saatgutplatzierung Modulares Rahmenkonzept für perfekte Anpassung Voll ISOBUS-kompatibel Einfache Handhabung und WartungBeschreibung
Die u-drill ist eine angehängte Säkombination zur Saatbettvorbereitung, Einebnung, Rückverfestigung und Aussaat in einem Arbeitsgang. Die klappbaren Modelle der Kverneland u-drill gibt es in 4,0 m und 6,0 m Arbeitsbreite. Bei der Konstruktion wurde besonderer Wert auf hohe Arbeitsgeschwindigkeiten (10-18 km/h) gelegt, um eine perfekte Saatgutablage zu gewährleisten.
Mit dem Kverneland CD-Schar sind zwei verschiedene Reihenweiten möglich: 12,5 cm und 16,7 cm Reihenabstand. Der Behälter mit einem Fassungsvermögen von 3.000 Litern kann problemlos mit Big Bags, Frontlader oder Teleskoplader befüllt werden.
Die u-drill ist äußerst benutzerfreundlich: Vollständig ISOBUS-kompatibel, hat der Fahrer die volle Kontrolle über alle Daten. Die u-drill ist für GEOCONTROL vorbereitet, um die Ausbringmenge und die Halbseitenabschaltung zu steuern.
Besonderheiten
Schritt 1: Den Boden einebnen
Zur bestmöglichen Vorbereitung ebnet der Frontreifenpacker den Boden, zerkleinert große Kluten und sorgt so für die optimale Tiefenführung der nachfolgenden Arbeitswerkzeuge. Der hydraulisch angesteuerte Frontreifenpacker mit einem Durchmesser von 800 mm kann, falls er nicht benötigt wird, per Knopfdruck einfach ausgehoben werden.
Schritt 2: Das Saatbett bereiten

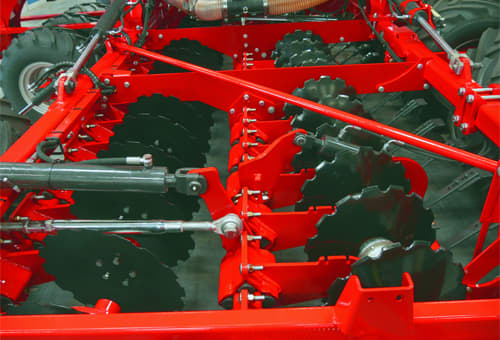

Der Scheibeneggenbereich besteht aus zwei Reihen aggressiv geneigter konischer Scheiben.
Die Scheiben sind 5 mm dick und für eine lange Lebensdauer gehärtet. Dank ihrer konischen Form bleibt der Schnittwinkel konstant. Die hohe Rotationsgeschwindigkeit sorgt für eine hervorragende Schnittqualität über die gesamte Arbeitsbreite. Der Abstand zwischen den Saatreihen kann 12,5 cm oder 16,7 cm betragen.
Die MD-Scheibe besteht aus zwei Reihen von geraden, gewellten Scheiben. Die MD-Scheiben sind so konzipiert, dass sie senkrecht durch den Boden schneiden. Auch unter schwierigsten Bedingungen drehen sich die Klingen hier weiter. Das Saatbett wird nur in Streifen von 3 bis 5 cm Breite angelegt. Das Saatgut selbst wird dann vom CD-Schar in diesen Streifen abgelegt. Die MD-Scheibensektion ist nur für Maschinen mit 16,7 cm Reihenabstand erhältlich und mit der u-drill plus nur in Kombination mit der doppelten Düngereinbringung möglich.
Schritt 3: Erst packen dann säen
Für eine perfekte Schartiefenführung und optimalen Bodenschluss zum Saatgut wird die gelockerte Erde mittels großer Reifenpacker rückverfestigt. Der große Reifendurchmesser von 900 mm sowie die versetzte Anordnung reduzieren den Zugkraftbedarf deutlich und garantieren so ein gleichmäßiges Arbeitsergebnis.
Schritt 4: Säen und Andrücken mit gleichbleibender Saattiefe
Dank des extrem schlanken Designs des CD-Säschares wird nur wenig Boden bewegt. Daher wird nur wenig Schardruck benötigt, um die gewünschte Sätiefe zu erreichen. So kann, falls erforderlich, mehr des Schardrucks (bis 100 kg) auf die Andruckrolle gegeben werden. Das Ergebnis ist eine sehr gleichmäßige Saatgutablage. Zur gleichzeitigen Ausbringung von zwei Saatgütern bzw. von Saatgut und Dünger steht das CD Doppelsäschar mit zweitem Auslauf zur Verfügung.
Die gleichmäßige Tiefenführung und das gezielte Andrücken des Saatkorns, was den kapillaren Wasserschluss herstellt, sorgen für gleichmäßige und sichere Feldaufgänge.
Schritt 5: Das Zustreichen
Das Striegeln des Bodens vollendet die Aussaat. S- oder Fingerstriegel sorgen für optimale Bodenbedeckung des Saatguts. Die Arbeitsintensität lässt sich über die stufenlose Druckverstellung und 3 unterschiedliche Winkel einstellen. Zum Schutz des Striegels beim Rückwärtsfahren ist er mit einem effektiven Überlastschutz ausgestattet.
Die u-drill verfügt über ein vollautomatisches Vorgewendemanagement, welches dem Landwirt die Bedienung erleichtert und Zeit erspart. Die u-drill wird mit Hilfe eines Knopfdrucks automatisch in Vorgewendestellung gebracht. Hierzu werden die Reifenpacker, Scheibenegge und Scharschiene automatisch nacheinander ausgehoben. Der Aushub beginnt mit der Scheibeneggensektion, um eine konstante Tiefenführung bis zum Vorgewende zu gewährleisten.
Um Doppelstellen zu vermeiden, wird bei Erreichen des Vorgewendes das Dosiergerät automatisch gestoppt und so die Aussaat unterbrochen. So lassen sich bis zu 5 % Saatgut einsparen.
Dieser Automatismus erlaubt es dem Fahrer, sich voll und ganz auf das Fahren und die Kontrolle der Maschine zu konzentrieren. Doppel- und Fehlstellen werden vermieden. Durch das automatische Vorgewendemanagement wird die Aussaat schneller, präziser und effizienter. Und es wird hierfür lediglich ein doppelt wirkendes Steuergerät benötigt.
- Das neue Dosiergerät ist elektrisch angetrieben und voll ISOBUS-kompatibel
- GEOCONTROL via GPS Signal vermeidet optional doppeltes Säen am Vorgewende
- 5 Rotoren sind im Lieferumfang enthalten – geeignet für alle handelsüblichen Saatgüter
- Der Rotorwechsel erfolgt werkzeuglos
- Aussaatstärke von 1 - 400 kg/ha (abhängig von Arbeitsbreite- und geschwindigkeit)
- Gute Zugänglichkeit zum seitlich gelegenen Dosiergerät
Abdrehprobe
- Gewünschte Aussaatmenge wird im Terminal eingegeben. Die Eingabe ist sowohl in kg/ha, als auch in kö/m² möglich
- Der Abdrehvorgang kann direkt am Dosiergerät gestartet werden
- Abdrehvorgang erfolgt automatisch
- Die Abdrehklappe ist Sensorüberwacht, um Fehlbedienungen zu vermeiden
Precision Farming
Wenn eine Kaufentscheidung ansteht, ist es heute nicht immer einfach, die optimale Lösung aus dem breiten Marktangebot zu finden. Der technologische Fortschritt bei Traktoren und Geräten ist groß, sie werden vielfach mit Hightech-Elektronik ausgestattet. Wir verstehen die damit verbundene Komplexität und haben es uns zum Ziel gesetzt, sie mit einfachen und zukunftsorientierten Lösungen auszurüsten. Deshalb haben wir die ISOBUS Universal-Termials IsoMatch Tellus Pro und IsoMatch Tellus GO+ entwickelt, die für einfache Maschinenbedienung und effizientes Arbeiten gedacht sind.
IsoMatch Tellus PRO 12“-Terminal bietet Ihnen die optimale Lösung für ein automatisches All-in-one Steuerungssystem von der Traktorkabine aus.
IsoMatch Tellus PRO ist das Zentrum, das alle Ihre ISOBUS-Maschinen verbindet und sowohl Precision Farming Anwendungen ausführt, als auch mit Farm-Management Systemen kommuniziert.
Mit diesem Terminal holen Sie das Maximum aus Ihren Pflanzenbeständen und Ihren Maschinen. Durch Nutzung der variablen Applikationsmengensteuerung und der automatischen Teilbreitenschaltung sparen Sie Düngemittel, Pflanzenschutzmittel und auch Saatgut. Mit zwei Bildschirmen im IsoMatch Tellus PRO haben Sie die Möglichkeit, zwei Maschinen oder Vorgänge gleichzeitig zu überwachen.
Einfache Anwendung. Volle Kontrolle.
Mit dem IsoMatch Tellus GO+ lassen sich Geräte auf ganz unterschiedliche Weise bedienen. Der Fahrer steuert die Maschine so, wie er es für erforderlich hält: Die Grundeinstellung nimmt er über den Touchscreen vor. Während der unruhigeren Fahrt benutzt er alternativ die fühlbaren Tasten oder den Drehgeber. Noch nie war die Steuerung von ISOBUS-Geräten so einfach.
Erster Schritt in Richtung Präzisionslandwirtschaft
Der IsoMatch Tellus GO+ erleichtert Betrieben den Schritt in Richtung Präzisionslandwirtschaft. Die integrierte Software IsoMatch GEOCONTROL, steigert die Effizienz und spart Zeit und Kosten. Zur Software-Ausstattung gehören ein manuelles Spurführungssystem, die automatische GPS-Teilbreitenschaltung sowie die ortsspezifische Mengenausbringung – ob mit Düngerstreuern, Pflanzenschutzspritzen oder Sämaschinen.
Mit der manuellen Führung sind Sie immer auf dem richtigen Kurs
Der IsoMatch InLine ist eine Lichtleiste, der die manuelle Führung ermöglicht.
Er ist der perfekte Assistent, der Sie so nah wie möglich auf die gewünschte A-B Linie bringt. Er ist im Sichtbereich angebracht, wodurch Sie leicht den Abstand zur A-B Linie sehen können und in welche Richtung Sie lenken sollten. Die Anzeige des IsoMatch InLine zeigt auch den Status der Maschinenabschnitte für mehr Komfort bei der Nutzung. Die LEDs können für den Nachtbetrieb gedimmt werden.
SMART
Abstand zur A-B Linie mit LED- und einer numerischen Anzeige
EFFICIENT
Manuelle Führung in Kombination mit IsoMatch GEOCONTROL
EASY
Zeigt den Status der Maschinenabschnitte
Ein unverzichtbares Zubehör für IsoMatch GEOCONTROL
Der IsoMatch Global 3 ist die GPS Antenne mit der DGPS Genauigkeit in der IsoMatch Produktpalette. Sie ermöglicht die Satellitennavigation für ortsspezifische Teilbreitenschaltung, variable Ausbringmenge, manuelle Führung und für eine Feldregistrierung.
SMART
Ermöglicht eine automatische Teilbreitenschaltung und variable Ausbringmenge in Kombination mit IsoMatch GEOCONTROL
EFFICIENT
DGPS Genauigkeit ohne zusätzliche Gebühren
EASY
Einfache Befestigung
Mit GPS einfacher und effizienter arbeiten
IsoMatch GEOCONTROL ist eine fortschrittliche Software-Anwendung für den Gebrauch von Düngerstreuer, Feldspritzen, Drill- und Einzelkornsämaschinen, um die Genauigkeit und die Effizienz zu steigern, während eine nahtlose Integration an andere Precision Farming Systeme garantiert wird.
IsoMatch MultiEye ist eine Schnittstelle um mehrere Kameras mit dem IsoMatch Tellus PRO Universal Terminal zu verbinden.
Mit dem IsoMatch MultiEye können Sie gleich mehrere Kameras mit dem IsoMatch Tellus PRO Universal Terminal verbinden. Schalten Sie bequem und einfach zwischen den verschiedenen Perspektiven um ohne, dass sie einen zusätzlichen Bildschirm in der Schlepperkabine benötigen. IsoMatch MultiEye gibt Ihnen volle Kontrolle und Übersicht von jeder Seite über die komplette Maschine – Tag und Nacht! Die Nachtsicht wird durch die integrierten LEDs ermöglicht und erhöht die Sicherheit beim Rangieren und Manövrieren.
SMART
Verbinden Sie bis zu 4 IsoMatch Eye Kameras zwischen denen Sie dann einfach und bequem mit der mitgelieferten Fernbedienung umschalten können.
EFFICIENT
Volle Kontrolle und Übersicht von jeder Seite über die komplette Maschine.
EASY
Die Nachtsicht wird durch die integrierten LEDs ermöglicht und erhöht die Sicherheit beim Rangieren und Manövrieren.
Das IsoMatch Grip ISOBUS Joystick maximiert den Bedienkomfort. Die ergonomische Form, sowie die komplette Freiheit die Knöpfe mit insgesamt 44 Funktionen zu belegen sind einzigartig. Per Knopfdruck haben Sie so unendlich viele Möglichkeiten, die Maschine zu überwachen.
Die IsoMatch Eye ist eine Kamera, die für den Gebrauch mit unseren ausgefeilten IsoMatch Tellus PRO Terminals mit doppelten Display entwickelt wurde. Die IsoMatch Eye ist von der Rücksicht zur Standardsicht umschaltbar. Sie gibt Ihnen die volle Kontrolle und Übersicht über den gesamten Maschinenbetrieb bei Tag und Nacht. Für die Nacht sind LEDs integriert. Das erhöht die Sicherheit, zum Beispiel beim Rückwärtsfahren der Maschine oder beim Manövrieren um ein Hindernis.
SMART
Wechsel von der Heckansicht zur Standardsicht
EFFICIENT
Vollständige Kontrolle und Überblick über den gesamten Maschinenbetrieb
EASY
Nachtsicht durch integrierte LEDs
Technische Daten
Technische Daten
Prospekt herunterladen| Modell | u-drill 4001 F | |
|---|---|---|
| Rahmen | klappen | |
| Arbeitsbreite (m) | 4.0 | |
| Transportbreite (m) | 3.0 | |
| Anzahl der Dosiereinrichtungen | 1 | |
| Fassungsvermögen des Behälters (I) u-drill / u-drill plus | 3,000 | |
| Erforderliche Ölmenge | > 90l/min | |
| Einfachwirkendes Hydraulikventil + druckloser Rücklauf für Gebläseantrieb | Standard | |
| 1 x doppeltwirkendes Hydraulikventil für die Maschinensteuerung | Standard | |
| Leistungsbedarf 12 V > 70 A | Standard | |
| Anzahl der CD-Doppelscheibenschare (16,7/12,5 cm) | (24/32) | |
| Schardruck bis zu 100 kg | Standard | |
| Elektrohydraulische Einstellung der Saatgutablagetiefe über ISOBUS-Terminal | Standard | |
| Andruckrollen (Ø 380 x 50 mm) | Standard | |
| Reihenabstände | 12,5 cm oder 16,7 cm | |
| Elektronische Einstellung der Saatmenge mit Radar | Standard | |
| Füllstandssensoren im Saatguttank (Nr.) | Standard (1) | |
| Gebläsedrehzahlsensor | Standard | |
| Dosiergeräteüberwachung | Standard | |
| Elektronische Halbwertszeitabschaltung | Option | |
| Mittig angebauter Frontpacker (Ø 800 mm) | Option | |
| Vollständiger Frontpacker (Ø 800 mm) | Option | |
| Elektrohydraulische Tiefenverstellung der Scheibenegge über ISOBUS-Terminal | Standard | |
| Scheibenegge (Ø 460 mm) | Standard | |
| MD-Scheibe (Ø 430 mm) 16,7 cm Saatabstand | Option | |
| Versetzter Reifenpacker (Ø 900 mm) | Standard | |
| Wartungsbühne, Beleuchtung für Straßentransport | Standard | |
| Hydraulischer Gebläseantrieb | Standard | |
| Unterlenker-Querachse CAT. III N (825 mm) | Standard | |
| Unterlenkerkreuzachse CAT. III (965 mm) | Option | |
| Hydr. Clod Board | Option | |
| S-förmiger Saatstriegel 10 mm | Standard | |
| Fingerstriegel 12 mm | Option | |
| Kalibrierungsset | Standard | |
| Hydraulisch klappbarer Spuranreißer mit gekerbten Scheiben | Option | |
| Spurlockerer (2 Zinken pro Spur) | Option | |
| Pneumatische Bremsen | Option | |
| Hydraulische Bremsen | Option | |
| Verlängerte Deichsel für Traktoren mit Zwillingsbereifung bis zu 4,5 m | Option | |
| Vorauflaufmarkierer (Mittelmarkierung) | Option | |
| Bodenfließstriegel | Option | |
| LED-Arbeitsscheinwerfer | Sonderausstattung | |
| IM Tellus PRO /Tellus GO+ für nicht-ISOBUS-fähige Traktoren | Option | |
| IM Tellus PRO / Tellus GO+ für ISOBUS-Traktoren | Option | |
| Tankinhalt-Wiegesystem mit separatem Monitor | Option | |
| Saatfluss-Sensoren | Option | |
| Vorgewendemanagement | Standard | |
| Gewicht (kg) (mit Frontpacker + Spurlockerer) | 5,600 | |
| Min. Leistungsbedarf (HP) | 150 |
Technische Daten
Technische Daten
Prospekt herunterladenArbeitsbreite (m) |
Saattank (l) |
|
u-drill starr |
3,00 |
3.000 |
u-drill starr |
4,00 |
3.000 |
u-drill klappbar |
4,00 |
3.000 |
u-drill klappbar |
6,00 |
4.350 |
